中安YJY-2018S热成像测温门
分享:
中安YJY-2018S热成像测温门
 中安YJY-2018S热成像测温门是河南中安电子科技主打的一款高性能测温门,应用场所众多,如机场、车站、医院、地铁等。

中安YJY-2018S热成像测温门安全注意事项:

1) 安装设备时,请有资格的服务人员或系统安装人员操作。
2) 将设备安装在有防雷措施的环境中。
3) 请不要触摸镜头,防止镜头被损坏或变脏。
4) 请注意防止中安YJY-2018S热成像测温门镜头被磨损、刮花甚至刮破。
5) 因非制冷红外热像仪使用非常灵敏的热感应器,因此在任何情况下(开机或关机)不得将镜头直接对准强烈幅射源(如太阳、激光束直射或反射等),否则将对非制冷红外热像仪造成永久性损害。
6) 该产品是精密的电子仪器设备,设备关机时先退出系统,然后使用Windows系统关机,再断开开关,切勿直接断电。
7) 中安YJY-2018S热成像测温门运输与储存期间,环境温度不允许低于-25℃;运输期间必须使用原配包装箱。
8) 开启设备前,请确保电源连接正确。如果电源连接错误,可能导致设备损坏。
9) 勿将任何物体压在电源线上,也不要将设备放在电源线容易被碰到的地方。
如果中安YJY-2018S热成像测温门设备运行异常,请联系供应商,不要自行拆除设备。


中安YJY-2018S热成像测温门产品参数:

1 、整机系统参数:

电源输入 220 V
功率 6    5    W
工作温度 \ 湿度 - 20℃~ 45℃ \ 99 , 无冷凝
防护等级 IP 53
重量 57 kg

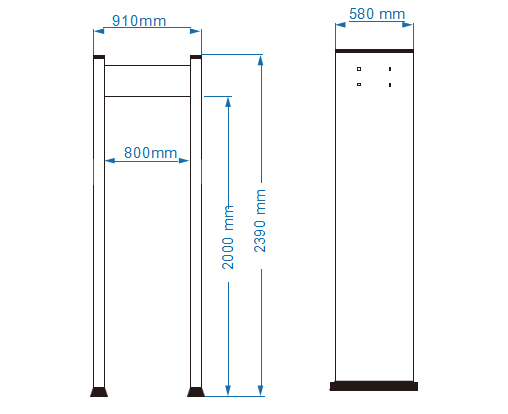

2 、产品尺寸重量参数:
中安YJY-2018S热成像测温门产品尺寸


门板 60 cm 2390 mm 580 mm 17 kg
机箱 360 mm 355 mm 800 mm 22 kg
通道 800 mm 2000 mm 500 mm \
门板包装 630 mm 230 mm 2435 mm 34 kg
机箱包装 400 mm 450 mm 865 mm 23 kg
总重 57 kg

可见光相机:


分辨率 160X120
像素元间距 17um
工作波段 8~14 um
探测器 NETD ≤60mK (F/1,300K, 50Hz)
帧频 15 Hz
测温数据输出 全幅温度输出
测温范围 20℃~50℃
每分钟检测人数 150~200人
视场角(计算值) 40°×30°

中安YJY-2018S热成像测温门硬件安装方法:

 中安YJY-2018S热成像测温门硬件安装

1. .按照图示将两块门板平放地面上, 中间放置机箱( 机箱下面垫一块珍

2. .将中安YJY-2018S热成像测温门门板侧立, 用四个螺丝插入门板孔和机箱螺丝孔固定。( 固定右侧带线门板时, 先将门板伸出的网线塞进机箱)

3. 旋紧螺丝后, 将中安YJY-2018S热成像测温门整体立起来。用钥匙打开机箱底盖, 把品字线接口插入右侧门板插座,HDMI插头插进一体机的HDMI接口。
