中安YJY-Ⅲ手机探测系统
分享:

一、手机探测系统组成:

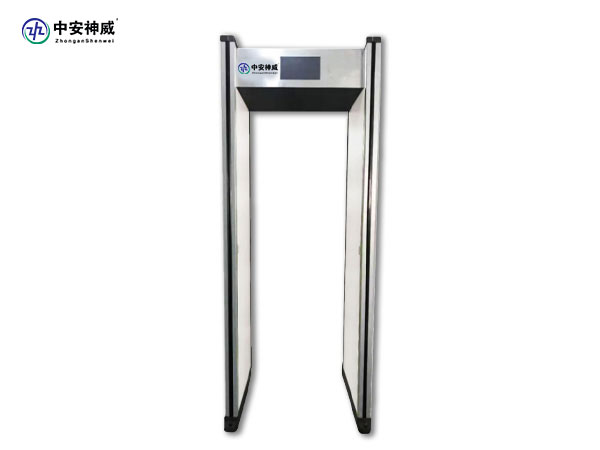

1.1手机探测门(带10寸液晶触摸屏):

1.1.1液晶触摸屏显示:通过人数、报警人数、程序选项、人体报警区位、报警物品分类显示以及主菜单内的数据调试功能,如下图所示。

a.手机报警 b.刀枪类报警

c.铝管类报警 d.马口铁罐类报警

二、手机探测门功能特点:

2.1、本系统利用涡流检测以及电磁感应原理,集成微弱信号检测技术、精密滤波技术、数字信号处理技术实现辨别金属物品的电磁身份特征,判断被检测人员所携带违禁品,可有效的排除手表、皮带扣、钥匙、香烟、打火机等日常随身携带物品的干扰并准确分辨出是否携带待机、关机,开机、移除电池、移除SIM卡等任何状态下手机,并且报警物品分类显示;

2.2、检测速度快:检测速度仅需1-2S,通过人数每分钟≥40人;

2.3、准确率高:检出率98%

三.检测范围(模式可选):

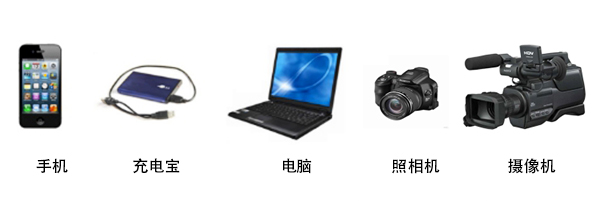

3.1、模式一:手机探测模式(手机、移动硬盘、笔记本电脑、数码相机、摄像机等涉密电子产品)

3.2、模式二:手机+违禁品探测模式(手机探测模式+刀枪、金属罐体、金属管体等)

3.3、模式三:全金属探测模式(小刀、钥匙串、螺丝刀等金属物品),有金属物品报警。

四、应用场景:

本套设备系统适用于监狱、看守所、公共资源交易中心、军队、军工企业、公安、考试中心、高中、政府单位、戒毒所、研发中心、商业会议场所、大型企业等行业.

五、 手机探测门设备参数要求:

1、探测单元与模拟板卡组成信号整理滤波单元,实现对特定的微弱模拟信号的采集及选频放大。

2、检测技术利用电磁感应原理及涡流效应,并采用数字信号处理技术。信号采样处理模块(采集卡)采用“浮点运算微处理器+FPGA现场可编程门阵列”结构,微处理器主频>100MHz,Flash>256KB;FPGA现场可编程门阵列配合采样芯片进行双通道信号采样,采样速率>20MHz。配合对应的嵌入式软件实现采样处理功能。

3、要求探测单元组成通过式探测系统,具有抗干扰能力,可适应大金属干扰的安装场地。例如:通讯设备探测器可以并排安装使用,间距不大于50cm。

4、 探测门需具备手机探测模式、手机探测+违禁品探测模式、金属探测模式共三种工作模式。

5、 ▲探测门需排除机械手表的干扰,随身携带机械手表通过时,探测门不报警;

▲6、手机探测模式:可实现排除被检测人员身上的手表、硬币、眼镜、磁铁、皮带扣、小串钥匙等随身携带的物品,探测设备安装在甲方指定通道位置,用于检测进入人员,可探测人体是否携带处于开机或者关机状态(含移除电池、移除SIM卡)的手机、笔记本、iPad、录像机等电子产品并进行位置声光报警;手机用铜箔包裹5层也可报警;手机电池放在口袋也能报警。

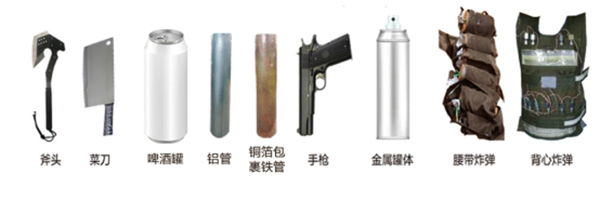

▲7、手机探测+违禁品模式:可实现排除被检测人员身上的手表、硬币、眼镜、磁铁、皮带扣、小串钥匙等随身携带的物品,该模式除了检测手机外,对大多数违禁品(管制枪支、管制刀具、弹簧刀、砍刀、马口铁罐类、铜管类、铝管类等易填充了钢砂钢钉的金属管体、腰带炸弹、背心炸弹等) 须进行分类报警,并通过图像显示。

▲8、系统应能通过液晶显示屏图片加文字显示被检测到的违禁品。例如,当违规携带手机通过时,应能显示手机的图片,并显示探测物品为手机的文字字样;当违规携带管制刀枪通过时,应能显示刀枪的图片,并显示探测物品为刀枪的文字字样。当违规携带马口铁罐通过时,应能马口铁罐的图片,并显示探测物品为马口铁罐的文字字样。

▲9、探测门对用铜箔包裹的违禁品也能报警。

10、模式三:全金属探测模式,该模式携带金属物品就会报警。

配备不小于10寸液晶触摸屏,可显示通过人数、报警人数、报警物品区位显示等信息,并且可以通过液晶触摸屏调试设备的参数等功能,并显示被探测违禁物品的材质信息与形状信息。

▲11、用手平托着手机放在胸前通过探测门正中间时,设备须声光报警(即人员通过探测门正中间时:手机屏幕与地面平行,屏幕长边与门板平行或者手机屏幕与探测门板平行,与地面垂直)。

▲12、要求探测设备对拆掉听筒和话筒的手机依然可以报警。

▲13、要求探测系统控制模块可排除磁铁及磁性皮带扣干扰,即可测得藏匿皮带下的手机。

14、对人体头顶区域不存在盲区,四位以上不同身高的测试人(各自身高相差4cm以上)智能手机藏于头顶帽子里面检测准确率均要达到90%以上。

15、要求手机隐藏在大腿内侧通过门体须报警。

16、要求对一定人为干扰进行报警提示,对测试人以极慢的速度(时间可根据用户要求设定,例如6秒),通过通讯设备探测系统时依然报警。

17、系统应具备技术先进性,应能区分铝壳手机与非铝壳手机,并图片加文字显示。当违规携带铝壳手机通过时,应能显示铝壳手机的图片,并显示探测物品为铝壳手机的字样;当违规携带非铝壳手机通过时,应能显示非铝壳手机的图片,并显示探测物品为非铝壳手机的字样。

18、系统能在显示屏上直观通过虚拟人像显示报警物品的具体位置;该系统应能实现远程电脑连接,实现门体及远程值班室电脑双屏报警监控模式(根据用户实际情况安排)。

19、可对携带手机通过的人员实时报警,探测报警时间约1秒,通过效率达每分钟三十人以上。

20、电磁辐射符合国家安全标准。

21、可根据用户需求加装报警拍照系统,发现被检测人员携带违禁电子设备,自动启动拍照,时时显示抓拍图像并在后台记录日志审计。

22、探测系统控制模块应预留外设接口,可实现被检人员携带手机报警直接与闸机联动,一旦发现人员携带手机摆闸会处于关闭状态,被检测人员无法通过;反之没有携带手机,被检测人员可通过。

23、系统可根据用户需求增配智能传送带,可将对讲机等日常物品放在传送带上,传送带可1-3秒传过去,不放东西传送带自动停止运转。

▲24、报价方和其产品生产厂家应对所提供的货物享有合法的所有权,没有侵犯任何第三方的知识产权、技术秘密等权利,提供投标产品被国家知识产权局授予了专利权的发明专利,或者具有发明专利的厂家出具的专利使用授权书;若提供投标产品实用新型专利的,需要同时提供国家知识产权局开具的针对该实用新型专利的具备创造性的证明文件。

▲25、产品的生产厂家应具有良好的商业信誉,最近几年内未被法院多次强制执行过。

26、外接电源:220V;频率:50/60HZ;

27、外形尺寸: 约≥2200 mm (高)×850 mm (宽)×800 mm (深)

28、通道尺寸:通道宽度≥700mm。

29、重量:约120公斤。
